Cyflwyniad
Mewn systemau craen modern, p'un ai mewn cymwysiadau adeiladu, morol neu ddiwydiannol,modrwyau slip hybridDewch i mewn. Maent yn integreiddio trosglwyddiad trydanol a hydrolig i mewn i un datrysiad cryno. Yn yr erthygl hon, bydd Bytune's yn egluro sut mae modrwyau slip hybrid yn gweithio, pam eu bod yn bwysig ar gyfer gweithrediadau craen, ac yn rhannu achos addasu yn y byd go iawn gan Bytune.

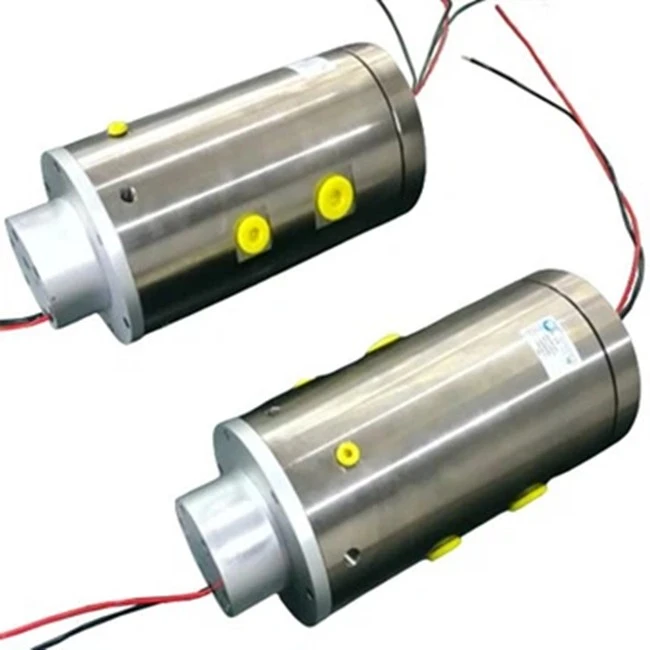

Beth yw cylch slip hybrid?
Mae modrwyau slip hybrid yn cyfuno dwy system mewn un uned:
• Modrwyau slip trydanol ar gyfer trosglwyddo pŵer a data.
• Undebau cylchdro hydrolig neu niwmatig ar gyfer trosglwyddo hylif neu aer.
Fe'u defnyddir pan fydd craeniau neu beiriannau cylchdroi yn gofyn am drosglwyddo signal a hylif ar draws cymal cylchdroi, gan alluogi cynnig parhaus 360 gradd heb gebl na phibell yn tanglo.
Mathau o graeniau sy'n defnyddio modrwyau slip hybrid
Defnyddir modrwyau slip hybrid mewn mathau eang o graeniau, gan gynnwys:
• craeniau twr- Ar gyfer cabanau cylchdroi a systemau codi.
• craeniau gantri uwchben- I reoli codi a gafael awtomataidd.
• craeniau morol ac alltraeth- Wedi'i gynllunio ar gyfer amgylcheddau garw gyda dŵr hallt a llwythi gwynt uchel.
• Craeniau symudol a chloddwyr- Sicrhewch fod pŵer a hylif yn llifo i freichiau cylchdroi.

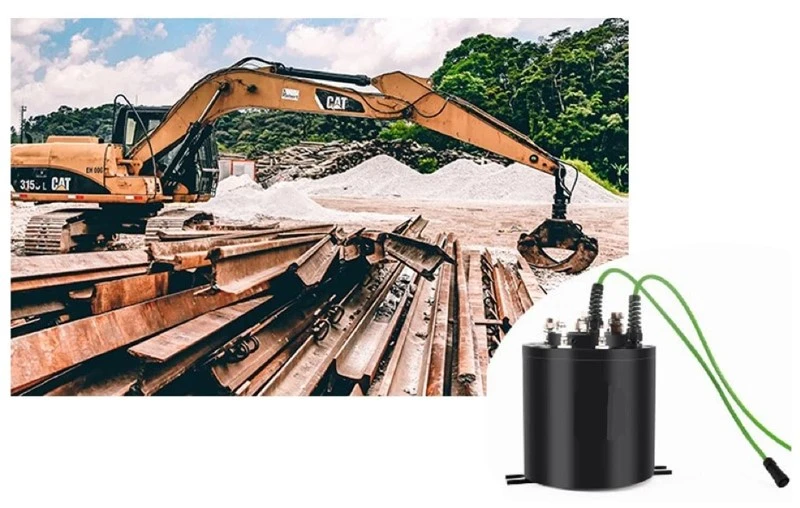

Pam mae modrwyau slip hybrid yn bwysig ar gyfer craeniau?
Mae modrwyau slip hybrid yn gwella diogelwch gweithredol, yn lleihau cynnal a chadw, ac yn galluogi cylchdroi llawn wrth godi dyletswydd trwm. Dyma eu prif swyddogaethau:
1. Integreiddio mecanyddol
• Cyfuno cydrannau hydrolig a thrydanol.
• Cadwch Compact yn arbed lle ac yn symleiddio gosodiad.
• Caniatáu cylchdroi wrth gynnal cysylltedd parhaus.
2. Perfformiad Hydrolig
• Trosglwyddo olew hydrolig pwysedd uchel neu aer cywasgedig i ffyniant a theclynnau codi craen.
• Galluogi rheolaeth hydrolig amser real wrth gylchdroi.
3. Ymarferoldeb trydanol
• Cyflwyno pŵer foltedd uchel a signalau foltedd isel.
• Cefnogi canbus, ether -rwyd, opteg ffibr, a signalau analog.
• Galluogi rheolaeth amser real ar synwyryddion, moduron a systemau PLC.
Achos go iawn: Datrysiad cylch slip arfer ar gyfer craen 5,000 pwys
1. Lleoliad y Prosiect: De America
Roedd angen cylch slip personol ar gwsmer sy'n gweithredu craen 5,000 pwys i reoli:
• Cyfredol uchel (30a) a mathau o signal cymysg
• Cynnig 360 gradd parhaus
• Llif hydrolig uchel
• dod i gysylltiad â grymoedd echelinol a rheiddiol

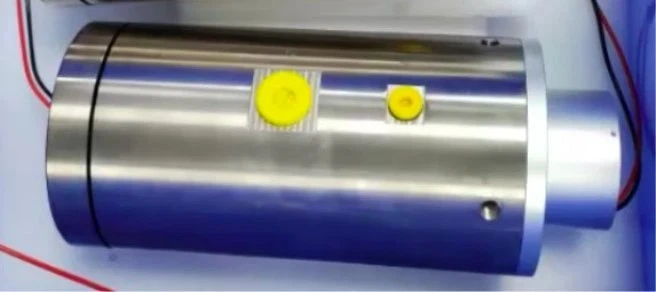

2. Datrysiad Bytune
Model: Bthh - 04 l - 02 p
• Trydanol: 2 sianel bŵer (30a @ 38vac/vdc)
• Hylif: 4 porthladd (2 × NPT3/4 ", 1 × NPT1/2", 1 × NPT1/4 ")
• Cysylltwyr: 1/2 "Jic #8 a 3/4" JIC #10
• Cyflymder gweithio: 0–60rpm
• Amddiffyn: IP51, ystod dros dro: -30 gradd i radd +80
Roedd y cylch slip yn hawdd i'w osod a chefnogi cylchdro hydrolig pwysedd uchel gyda sŵn isel a gwydnwch uchel.

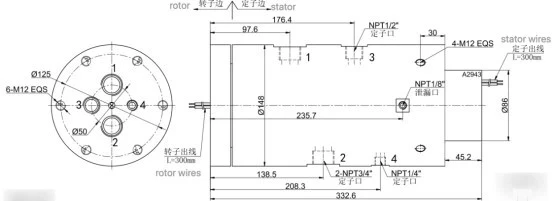

3. Lluniadu:
4. Cyfluniadau dewisol:
• Hyd at 120 o sianeli
• Meintiau porthladdoedd: G1/8 i G1/2
• Diamedrau Custom: 3mm i 25.4mm
Pam Dewis Bytune ar gyfer Modrwyau Slip Crane?
Gyda bron i 30 mlynedd o brofiad, mae Bytune yn cyflawni:
- Prototeipio cyflym ahaddasiadau
- Cydrannau ardystiedig ar gyfer marchnadoedd byd -eang
- Prisio cystadleuol ar gyfer OEMs a gweithgynhyrchwyr craeniau
Angen rhywbeth wedi'i adeiladu ar gyfer eich union gais? Rydym yn darparu cefnogaeth ddylunio hyblyg a throi cyflym.
Cwestiynau Cyffredin
C: A ellir defnyddio modrwyau slip hybrid yn yr awyr agored?
A: Ydw. Maent ar gael mewn amryw o orchuddion ar raddfa IP hyd at lefel IP 68, i'w defnyddio forol, alltraeth ac yn yr awyr agored.
C: Pa mor hir mae'n ei gymryd i gael cylch slip arfer gan Bytune?
A: Mae troi safonol yn 2–4 wythnos, yn dibynnu ar gymhlethdod. Mae gwasanaethau brwyn ar gael.
C: Pa ddiwydiannau sy'n defnyddio modrwyau slip hybrid ar wahân i graeniau?
A: Fe'u defnyddir hefyd mewn tyrbinau gwynt, offer delweddu meddygol, systemau milwrol, a roboteg.
Nghasgliad
Mae modrwyau slip hybrid yn gydrannau ar gyfer unrhyw graen sydd angen cylchdroi wrth drosglwyddo pŵer a rheolaeth hydrolig. Mae datrysiadau hybrid Bytune yn cynnig y perfformiad, dibynadwyedd ac addasu y mae prynwyr byd -eang yn mynnu.
Chwilio am ddatrysiad cylch slip hybrid premiwm?
Fel cyflenwr cylch slip dibynadwy, mae Bytune yn cynnig cylchoedd slip o ansawdd uchel ar gyfer eich craen ac offer dyletswydd trwm arall.Cysylltwch â nineu e -bostiwch ni yninfo@btslipring.com, i drafod gyda thîm peirianneg Bytune heddiw i drafod eich anghenion technegol neu ofyn am lun 3D.
